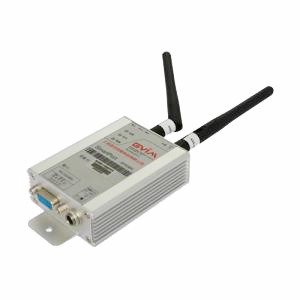

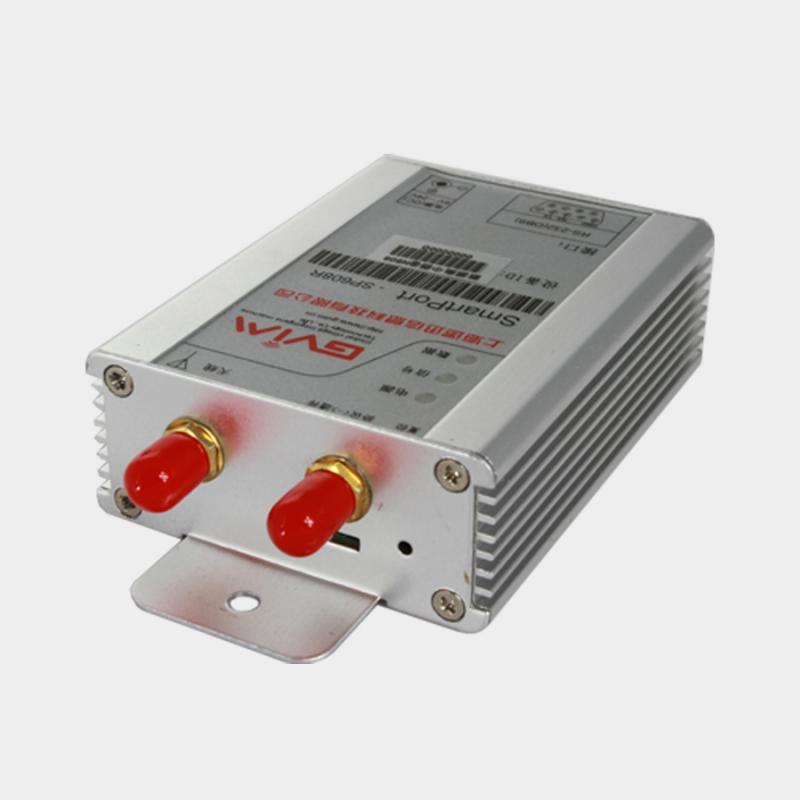

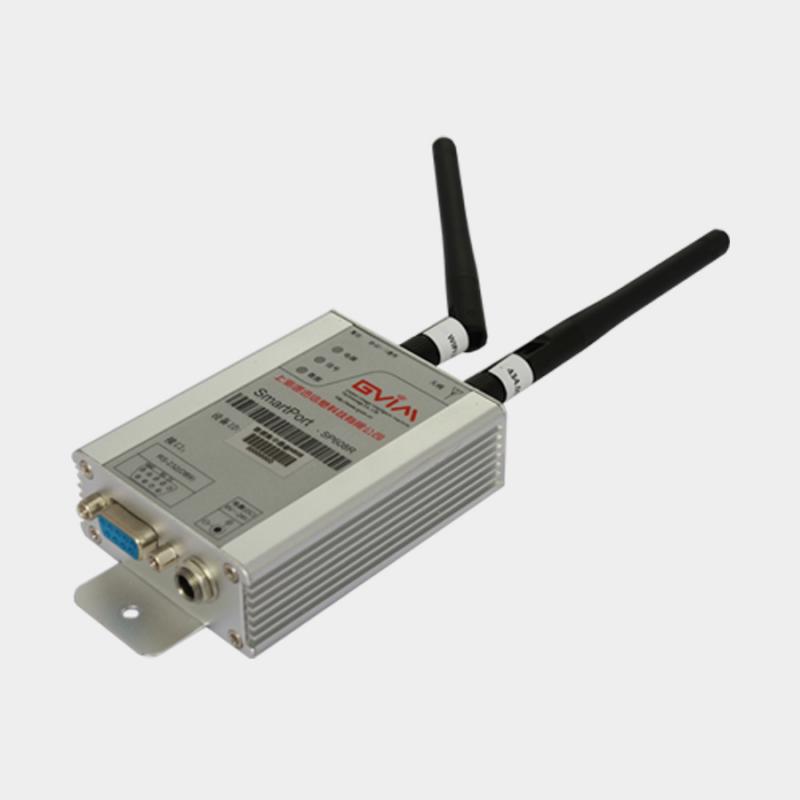

本產品是無線傳感網絡數據接收端及網關產品。支持Smart Node傳輸協議，帶WIFI接口。
本產品通過Smart Node方式接收無線傳感器上報的采樣數據，再以WIFI方式將數據上傳至服務器。
功率可調：調節范圍 1dbm～17dbm（1mW～50mW）; 27 dbm（0.5W）; 30dbm（1W）；32 dbm（1.5W）；
發射功率10dbm，距離1000米（9.6kbps）；
發射功率17dbm，距離2500米（9.6kbps）；
數據緩沖區：8×256bytes；
工作模式：通信頻率434MHz，64信道（跳頻，固定頻率）；
數據傳輸模式：SmartNode協議傳輸，數據透明傳輸；
數據傳輸方式：點對點、點對多點、多級中繼；
高抗干擾能力和低誤碼率 ：基于FSK的調制方式，采用高效前向糾錯和信道交織編碼技術，提高了數據抗隨機干擾和突發干擾的能力；
多種天線配置方案：可配置鍍銀彈簧天線、多種增益的柱狀天線、吸盤天線等，滿足用戶不同的結構需要。
|
電氣參數 |
|
|
發射功率 |
A級：1dbm～17dbm(1mW～50mW)； B級：27dbm/0.5W; C級：30dbm/1W D級： 32dbm/1.5W |
|
發射電流 |
85mA@10dbm/10mW; 110mA@17dbm/50mW |
|
接收電流 |
69mA |
|
休眠電流 |
50mA |
|
供電電壓 |
6V～28V（DC） |
|
無線Smart Node |
|
|
工作頻率 |
免費ISM頻段（硬件支持240～930MHZ） |
|
信 道 |
64信道 |
|
工作模式 |
跳頻與固定頻率（軟件配置） |
|
調制方式 |
GFSK |
|
無線傳輸速率 |
2.4 Kbit/s～256 Kbit/s（軟件配置） |
|
接收靈敏度 |
-118dbm@2.4 Kbit/s |
|
通信距離 （空曠） |
10dbm,9.6Kbps,3dbi天線,3V：1000米 17dbm,9.6Kbps,3dbi天線,3V：2500米 |
|
模塊ID |
4字節,32進制編碼 |
|
廠家識別碼 |
2字節,16進制編碼 |
|
用戶識別碼 |
2字節,16進制編碼 |
|
通訊協議 |
SmartNode V6協議 |
|
網絡結構 |
星形網，樹型網，點對點，MESH |
|
數據傳輸模式 |
SmartNode協議傳輸、透明傳輸 |
|
天線接口方式 |
SMA標準天線接口 |
|
網關接口 |
|
|
通訊方式 |
WIFI |
|
工作環境 |
|
|
工作溫度 |
-40℃～+85℃ |
|
防護等級 |
IP40 |
|
機械參數 |
|
|
機械尺寸 |
82mm×60mm×27mm（外殼主體尺寸） |
